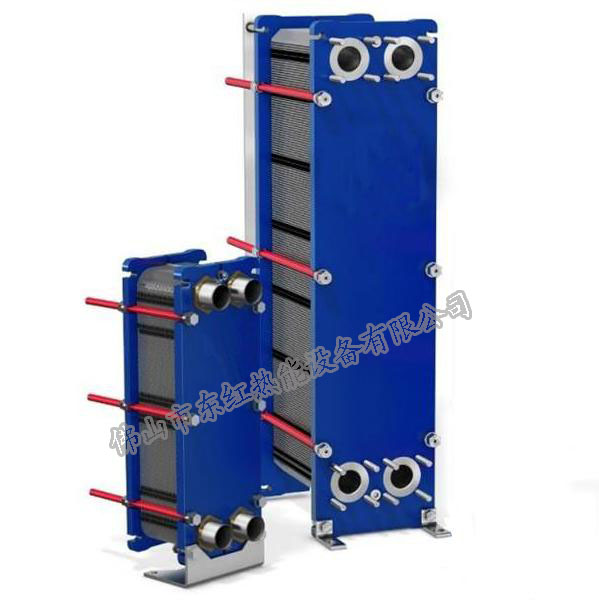

BR型可拆式换热器

 BR型可拆式换热器板式换热器是由一组波纹金属板组成，板上有四个角孔，供热交换的两种液（气）体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内。波纹板不仅提高了湍流程度，并且形成许多支撑点，足以承受介质间的压力差。金属板和活动压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。

1、板式换热器框架材质：碳钢Q235（环氧漆）、外包不锈钢、全不锈钢型；

2、板式换热器接口材质：不锈钢法兰、不锈钢衬套、胶套、活套法兰（食品快开活接卡套）；

3、板式换热器板片材质：

u 奥氏体不锈钢（AISI304，316，316L） 适用净水、食用油、矿物油；

u 钛及钛钯(Ti,Ti-pd) 适用海水、盐水、盐化物。

4、板式换热器胶垫材质：

u 丁晴橡胶(NBRHT)适用水、海水、矿物油、盐水；

u HNBR（高温丁睛）适用高温矿物油、高温水；

u 三元乙丙橡蔽(EPDMHT)适用热水、水蒸汽、酸、碱.

1、传热效率高，可达到1℃温差，传热系数是管式换热器的3-6倍，最高能达到8600W/M2.K。两种介质在全逆

     流中，水-水换热时，可达到1℃端部温差，对于余热回收工艺更为有利。

2、占地面积小，维护简单，板式换热器的结构紧凑，占地面积小，仅为管式换热器的1/2-1/6，安装时不需要预

   留大量的维修空间，还可以增加换热量。

3、成本低、重量轻，可增减换热面积，在执行同样换热量的情况下，使用换热面积比管式换热器的更小，减少用

   户成本；重量仅为管式换热器的1/2-1/5,而且可根据工况要求增减换热面积。

4、热损少、便于热能回收，清洗容易，清洗简单，只要把两侧螺纹松开即可，节省维修费用和时间。
